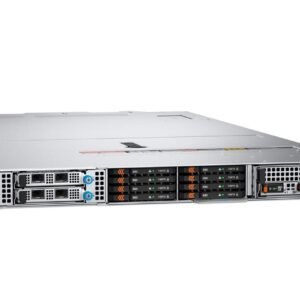

HPC-ProServer DPeR760

第4世代 Xeon スケーラブル・プロセッサー　”Sapphire Rapids” 搭載

第4世代Xeonスケーラブルプロセッサは、4つのCPUダイを1つのパッケージに統合するチップレット技術を採用しており、Intelが独自開発したEMIBを利用して4つダイが1つの巨大CPUとして動作します。この技術により従来製品では最大40コアだったCPUコア数は、最大60コアへと強化されました。

3種類のダイ・パッケージ

第4世代Xeonスケーラブルプロセッサには、3種類のダイ・パッケージが存在します。4つのチップレットで構成されたXCC、1つのチップレットで構成されたMCC、及び、広帯域なHBM2eメモリを備えるインテル Xeon CPUマックス・シリーズです。インテル Xeon CPUマックス・シリーズでは、64GBのHBM2eをパッケージ上に実装し、HPCとAIのワークロードでデータ・スループットを大幅に向上させます。

新命令セット Intel AMX 搭載

Intel AMXとは、複数の行列をまとめて計算するために設計された拡張命令です。Intel AMXのアーキテクチャは、2つのコンポーネントで構成されています。

1つ目のコンポーネントはタイルです。タイルは8つの2次元レジスタで構成され、それぞれが1キロバイトの大きさです。大きなデータチャンクを格納するのデータを格納します。

2つ目のコンポーネントは「Tile Matrix Multiplication（TMUL）」で、TMULはタイルに付属するアクセラレータエンジンであり、行列の乗算計算を行います。TMULはタイルに取り付けられたアクセラレータエンジンで、AIのための行列乗算の計算を行います。

新旧Xeonの比較表

	第３世代Xeonスケーラブルプロセッサ	第４世代Xeonスケーラブルプロセッサ
Socket Count	1 and 2	1S, 2S, 4S, & glueless 8S (>8S via xNC support)
Die Size	10nm	10nm enhanced SuperFin (Intel7)
最大コア数	40コア (HT有効時 80コア) per socket	60コア (HT有効時 120コア) per socket
キャッシュ	First Level Cache: 32 KB Instruction Cache 48 KB Data Cache Mid-Level Cache: 1.25 MB private per core Last Level Cache: 1.5 MB per core	First Level Cache: 32 KB Instruction Cache 48 KB Data Cache Mid-Level Cache: 2 MB private per core Last Level Cache: 1.875 MB per core
TDP	最大270W	最大350W
Physical/Virtual address bits	52 / 57	52 / 57
Memory controllers / Sub-Numa clusters	4 / 2	4 / 4
Memory	Up to 8 channels DDR4 per CPU Up to 16 DIMMs per socket Up to 3200 MT/s 2DPC	Up to 8 channels DDR5 per CPU Up to 4400 MT/s 2DPC Up to 4800 MT/s 1DPC
Number of Intel® Ultra Path Interconnect (Intel® UPI) Interconnects	Up to 3 links per CPU (x20 wide)	Up to 4 links per CPU (x24 wide)
Intel® UPI Interconnect Speed	Up to 11.2 GT/s	Up to 16 GT/s
PCIe	Up to 64 lanes per CPU (bifurcation support: x16, x8, x4) PCIe Gen 4 support	80 PCIe lanes with Flex Bus/CXL** – per CPU PCIe Gen 5.0 support (NTB @ PCIe 4.0) 48 lanes North/ 32 lanes South of socket PCIe bifurcation support: x16, x8, x4, x2(Gen4) Intel® Scalable I/O Virtualization (Intel® Scalable IOV)

ジョブ管理システムとして Altair® Grid Engine® を採用

弊社では、Altair® Grid Engine® を標準ジョブ管理システムとして採用し、お客様へご利用をお勧めしています。

ジョブ管理システムに求められる信頼性

ジョブを管理するということは、ユーザーの実行するあらゆるジョブについて、ジョブ管理システムが柔軟に対応していることが必要です。ジョブの実行については、以下のようなさまざまなケースの検討が必要です。

シングルジョブ	シンプルなシングルジョブ 大量のシングルジョブを配列にしてスループットを向上
並列ジョブ	ネットワークを介するMPI並列 スレッドがノード内に限定されたスレッド並列(OpenMP) Hybrid-MPI並列 (MPIとOpenMP)
コンテナ化されたジョブ	Dockerジョブ Singularityジョブ
計算リソースの指定	実行時間 メモリ量 GPU数 商用アプリケーションの利用可能なライセンス数
依存関係のジョブ	上記のさまざまなジョブ同士の連携を設定
スケジューリング	ユーザーやグループ毎に使用可能な計算リソースを指定 ジョブ実行時のリソース予約

また、ジョブ管理システムでは、ジョブの運用で問題が生じた場合に、問題を検証できるだけのログを取得できることがとても重要です。Altair® Grid Engine® ではデフォルトで利用可能な稼働統計ツールも充実しており、何が原因でジョブが終了たのかを調べるための手がかりが豊富に用意されています。

サポートサービスの充実した商用ジョブ管理ソフトウェア

Altair® Grid Engine® は、商用のソフトウェアであり、問題解決のための正確なサポートが開発元から得られます。ジョブ運用の現場で発生している問題はとても複雑であり、その解決のために高度に専門的な知見が必要となる場合があります。ジョブ管理システムは、システムの運用において極めて重要な機能ですので、弊社では、サポートサービスが充実した Altair® Grid Engine® を強くお勧めしています。

HPC-ProSupportを標準装備

ジョブが動かない　-　障害の通知としてはよくある典型的なお問い合わせの内容ですが、多くの原因が考えられます。正しい原因にたどり着くために、さまざまな検討が必要です。ハードウェアベンダーのサポートでは、このような障害の連絡はほぼ間違いなく門前払い的な対応になるでしょうし、ソフトウェアの問題だとしても、どのソフトウェアの問題なのか切り分けるのは困難です。OSなのか？、ジョブ管理ソフトなのか？、コンパイラなのか？、MPIなのか？そのようなときに、「ジョブが動かない」と簡単に相談いただけるのが、当社のHPC-ProSupportの保守サービスです。
